CTSC-200系列PLC在群控风冷（热）水机组中的利用
风冷式冷（热）水机组是中央空调的一种类型 ，通例的冷水出水温度在7～12℃之间 ，通过风机盘管或组合式空调器等结尾系统处置后 ，进入室内冷风的温度为15～22℃之间 ，使人充分感触到中央空调的舒服。
实现空调系统治理系统的工作过程、组成、运行情况等集中监督、节造和治理 ，实现整个系统的智能化运行与治理已成为发展的趋向 ，并达到分散监控和集中治理的职能 ，使整个空调系统达到最高的运行效能和精确的节造水平 ，创造经济高效的能源治理系统。
一、系统工作道理及工艺流程
大部份空调的负荷无论是商场、酒店的中央空调负荷还是出产线所用的工衣蜂水机组负荷 ，始终都处于动态变动之中 ，为适应这种动态负荷的变动选用了多个压缩机或多个机组并通过人为的判断决定开启的机组（开启的压缩机则由节造器判断）数。
群控空调系统组成：
☆动力元件（水泵）；
☆轴流风机
☆压缩机；
☆冷凝器；
☆进出水管路、风机盘管及风柜等；
☆模块机组的节造系统；
☆群控系统
模块机组的节造系统
风冷冷（热）水机组通常配有固定的单片机节造器 ，操作方便 ，能够当场节造。通常一个模块机组有3到8台单元机组并联组成 ，节造系统节造并联的单元模块机组的启动、终场 ，凭据用户所必要的冷（热）量 ，提供相应温度的冷（热）水 ，能量调节领域广 ，极度节能。
群控系统由监控PC、CTSC 200系列 PLC、4套空调模块机组及有关传感器组成。

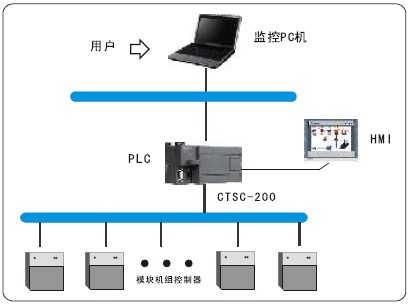

群控系统简图如下：
二、电气系统节造规划
节造系统选取TrustPLC CTSC-200 PLC及人生就是博官网COPANEL触摸屏组成。
序号 | 名称及职能 | 型号 | 数量 |
1 | 触摸屏 | CTS6 TP07 | 1 |
2 | CPU | CTS7 216-2BD33-0X40 | 1 |
3 | 8DI/8DO | CTS7 223-1BH32 | 1 |
4 | 4AI | CTS7 231-0HC32 | 3 |
5 | 8DO | CTS7 222-1BF32 | 1 |
三、系统要求与节造重点
1）系统要求有3个通讯口 ，通常幼型PLC不能满足要求；
2）系统对模块机组选取集中治理 ，散布式节造；
3）PLC与模块机组通讯距离较远 ，需规范衔接通讯线；
4）机组加载或卸载需严格依照工艺流程 ，不然会使水管分裂造成机械败坏；
5）为适应终端使用的动态负荷的变动 ，能自动加卸载空调机组 ，达到节能环保的要求。
四、总结
群控风冷式冷（热）水机组通常是装置在室表 ，为方便布线 ，其集中节造柜也大多装置在室表 ，环境温度变动大 ，电气环境复杂 ，要求PLC产品拥有防雷、防潮、耐高温等特点。
TrustPLC CTSC-200系列PLC特有的3个通讯口的CPU216-2BD ，集成了1个PPI口 ，一个PPI/自由通讯口 ，一个自由通讯口 ，很好的满足了群控系统的集中治理 ，散布式节造的要求
-
CPU226L,40点数字量,继电器输出（216-2BD33-0X40）
订货号：CTS7 216-2BD33-0X40
规 格：220VAC电源 ，24DI/16DO Relay ，法式空间72KB ，数据空间110KB； ，支持表部电池和存储卡
